为什么线材加工流程决定产品品质与交付稳定性

高速与高功率电子线材对加工流程要求极高，若流程不一致，容易产生讯号不稳、接触不良与批次品质差异。

金涞透过标准化 SOP，将品质与交期风险于制程中提前控管，确保稳定交付。

原料

加工

检测

出货

金涞电子标准线材加工流程一览

金涞线材加工流程依据 SOP 规划为多道关键工序，从材料验收到成品出货，每一步皆有明确作业规范与检验标准，

确保制程一致性与品质稳定。

来料验收

Incoming Inspection

所有电子线材与零组件进厂前，必须通过严格的来料检验：
核对物料规格、型号、批次
测试是否符合 RoHS、REACH 等环保法规
对导体、绝缘材料、端子进行外观与尺寸抽验
确保源头材料即符合国际标准，降低后续制程风险

送线设备准备

Wire Feeding Preparation

将待加工线材整齐放置于中转送线架
确保送线顺畅、不打结、不受拉扯
标示批次与工单资讯，便于制程追踪

送线作业

Wire Feeding

将线材固定于送线器
全程检查线材外皮
禁止刮伤、擦伤、压伤线材表面
此步骤为高速线材（如 USB4、Type-C、Thunderbolt）品质关键之一

裁线

Wire Cutting

使用精密裁线设备
裁切时不得切伤导体或外皮
裁线长度公差需控制在 ±1mm 以内

电线剥皮

Wire Stripping

依 SOP 规定设定剥皮长度
不可压伤导体或残留绝缘层
剥皮长度误差同样需控制于 ±1mm

此工序对高速讯号的阻抗与讯号完整性影响极大

导体整理与扭线

Twisting

对接头处导体进行整理
将铜丝均匀扭紧
严禁散丝、断丝或偏芯现象
确保后续端子铆接稳定，导通性能一致

铆接端子

Terminal Crimping

端子不可变形、裂痕
符合规范之铆接高度、宽度
通过拉力测试 (Pull Test)
金涞电子针对高速与高电流线材，採用专用端子与精密铆接模具

产品装配

Assembly

组装塑胶或金属插头外壳
控制锁附扭力，确保结构稳定
适用于 USB Type-C、工业连接器、医疗线材等产品

电子线材加工必备 SOP 补充流程

关键品质控管

针对高速与高阶应用线材（USB4、240W PD、8K/16K 影像），执行关键品质控管作业
确认晶片（E-Marker）与功率、传输规格正确，适用于 USB Type-C 高功率线材
抽测讯号完整性与阻抗稳定度

进行成品外观检查，确保插头、线身与标示符合品质要求

导通测试

Electrical Testing

进行 100% 导通测试
不得出现短路、断路、错位
绝缘阻抗、耐压测试符合规范

包装与封箱

Packaging

按客户需求进行单条或多条包装
使用 PE 袋、吸塑盒或客制包装
标示型号、批次、数量
完成封箱与出货前最终检查

金涞线材加工流程，与一般代工厂有何不同？

市场上多数线材代工厂仅着重加工完成，而金涞电子则以「标准化流程 × 品质放行机制」为核心，从源头材料到成品出货皆有明确 SOP 与检验节点，确保产品品质、批次一致性与交期稳定。

对照表（一般代工厂 vs 金涞电子）

流程管理：

经验式操作 vs 标准化 SOP

品质检验：

抽检 vs 关键工序检验＋出货前放行

追溯能力：

批次不清 vs 工单与制程可追溯

高阶线材经验：
有限 vs USB / Type-C / 高频高速应用

;

1 -

STEP 01–03｜来料验收与送线作业

所有线材与零组件进厂前，皆需完成规格、批次与环保规范确认。送线作业确保线材排列顺畅，避免刮伤与拉扯，为后续加工建立稳定基础。

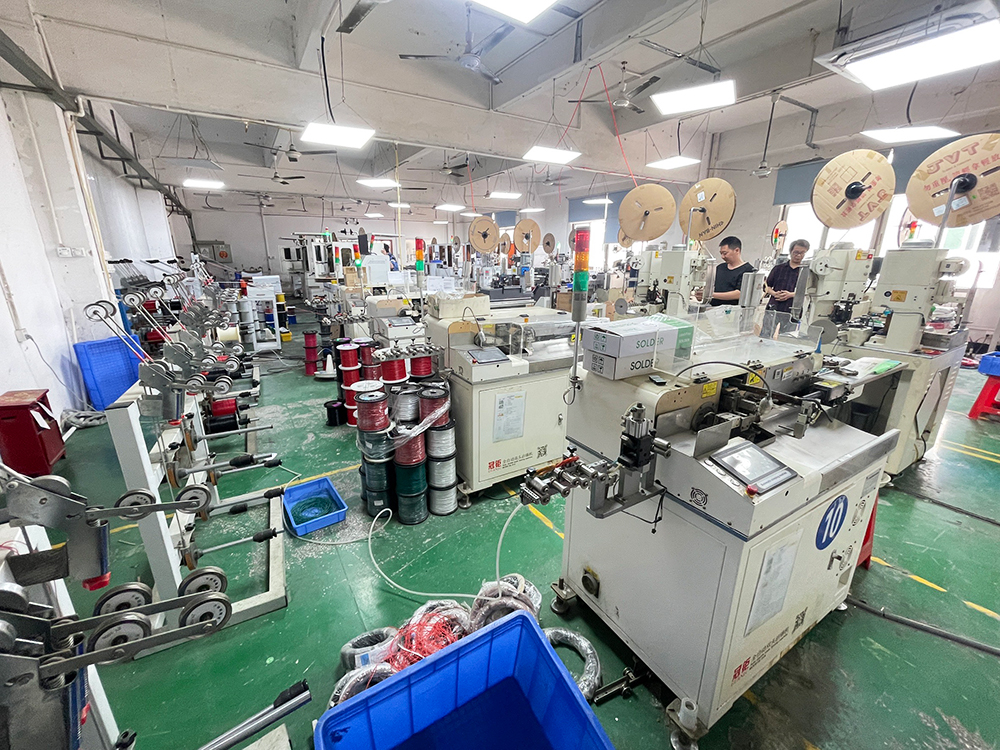

STEP 04–06｜裁线、剥皮与导体整理

採用高精度设备进行裁线与剥皮作业，线长误差控制于 ±1mm 内。导体整理与扭线确保导通稳定，为高速与高频线材应用奠定基础。
STEP 07｜端子铆接

端子铆接採用专用模具与标准化作业，确保铆接高度与宽度符合规范，并通过拉力测试，避免接触不良风险。

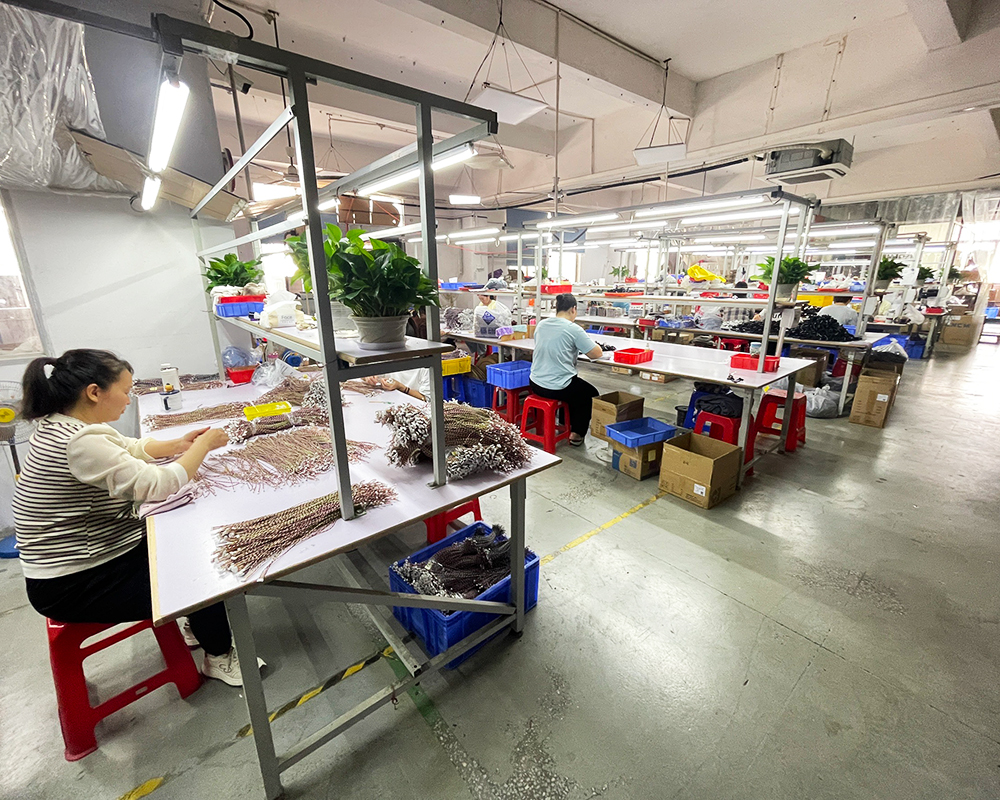

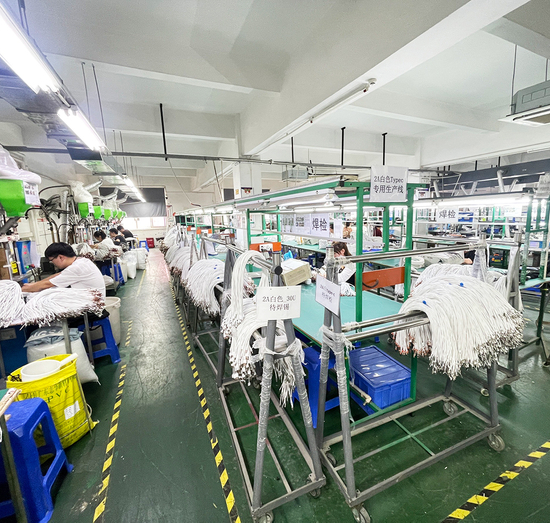

STEP 08｜产品装配

依产品规格进行插头、外壳与相关配件之装配作业，装配过程中严格控管锁附扭力与组装顺序，确保结构稳定、外观完整，适用于 USB Type-C、高速与工业用线材产品。
STEP 09–11｜品质检测、包装与出货

成品完成后进行关键品质检测与 100% 导通测试，确认无短路、断路或错位，并完成极性、绝缘与耐压检测。依产品需求进行晶片（E-Marker）与讯号完整性抽测，通过最终放行后，依规范完成包装与出货作业。
