精准连接，定制未来——

金涞电子的客制化配线与组装解决方案

30年经验，专注线材与连接器加工，满足全球客户需求

为什么线材加工流程决定产品品质与交付稳定性

高速与高功率电子线材对加工流程要求极高，若流程不一致，容易产生讯号不稳、接触不良与批次品质差异。

金涞透过标准化 SOP，将品质与交期风险于制程中提前控管，确保稳定交付。

金涞电子标准线材加工流程一览

金涞线材加工流程依据 SOP 规划为多道关键工序，从材料验收到成品出货，每一步皆有明确作业规范与检验标准，确保制程一致性与品质稳定。

来料验收

Incoming Inspection

所有电子线材与零组件进厂前，必须通过严格的来料检验：
核对物料规格、型号、批次
测试是否符合 RoHS、REACH 等环保法规
对导体、绝缘材料、端子进行外观与尺寸抽验
确保源头材料即符合国际标准，降低后续制程风险

送线设备准备

Wire Feeding Preparation

将待加工线材整齐放置于中转送线架
确保送线顺畅、不打结、不受拉扯
标示批次与工单资讯，便于制程追踪

送线作业

Wire Feeding

将线材固定于送线器
全程检查线材外皮
禁止刮伤、擦伤、压伤线材表面
此步骤为高速线材（如 USB4、Type-C、Thunderbolt）品质关键之一

裁线

Wire Cutting

使用精密裁线设备
裁切时不得切伤导体或外皮
裁线长度公差需控制在 ±1mm 以内

电线剥皮

Wire Stripping

依 SOP 规定设定剥皮长度
不可压伤导体或残留绝缘层
剥皮长度误差同样需控制于 ±1mm

此工序对高速讯号的阻抗与讯号完整性影响极大

导体整理与扭线

Twisting

对接头处导体进行整理
将铜丝均匀扭紧
严禁散丝、断丝或偏芯现象
确保后续端子铆接稳定，导通性能一致

铆接端子

Terminal Crimping

端子不可变形、裂痕
符合规范之铆接高度、宽度
通过拉力测试 (Pull Test)
金涞电子针对高速与高电流线材，採用专用端子与精密铆接模具

产品装配

Assembly

组装塑胶或金属插头外壳
控制锁附扭力，确保结构稳定
适用于 USB Type-C、工业连接器、医疗线材等产品

电子线材加工必备 SOP 补充流程

关键品质控管

针对高速与高阶应用线材（USB4、240W PD、8K/16K 影像），执行关键品质控管作业
确认晶片（E-Marker）与功率、传输规格正确，适用于 USB Type-C 高功率线材
抽测讯号完整性与阻抗稳定度

进行成品外观检查，确保插头、线身与标示符合品质要求

导通测试

Electrical Testing

进行 100% 导通测试
不得出现短路、断路、错位
绝缘阻抗、耐压测试符合规范

包装与封箱

Packaging

按客户需求进行单条或多条包装
使用 PE 袋、吸塑盒或客制包装
标示型号、批次、数量
完成封箱与出货前最终检查

金涞线材加工流程，与一般代工厂有何不同？

市场上多数线材代工厂仅着重加工完成，而金涞电子则以「标准化流程 × 品质放行机制」为核心，从源头材料到成品出货皆有明确 SOP 与检验节点，确保产品品质、批次一致性与交期稳定。

对照表（一般代工厂 vs 金涞电子）

对照重点一：

流程管理：经验式操作 vs 标准化 SOP

对照重点二：

品质检验：抽检 vs 关键工序检验＋出货前放行

对照重点三：

追溯能力：批次不清 vs 工单与制程可追溯

对照重点四：
高阶线材经验：有限 vs USB / Type-C / 高频高速应用

适用线材与推荐加工产品

金涞线材加工流程广泛应用于多种类型电子线材，以下为常见加工产品与应用范围，实际规格可依专案需求客制规划。

USB Type-C 线材加工（高速／高功率）

Area1

Area2

Area3

Area4

Area5

product categories

SUBMIT

Application

Specialized in product

Professional quality

Economy is more affordable

Professional spirit

Reasonable Price More than 10 precision production line, easy to realize large quantities of goods, to provide you with the best price.More than 10 precision production line, easy to realize large quantities of goods, to provide you with the best price.

You will choose

点击收起

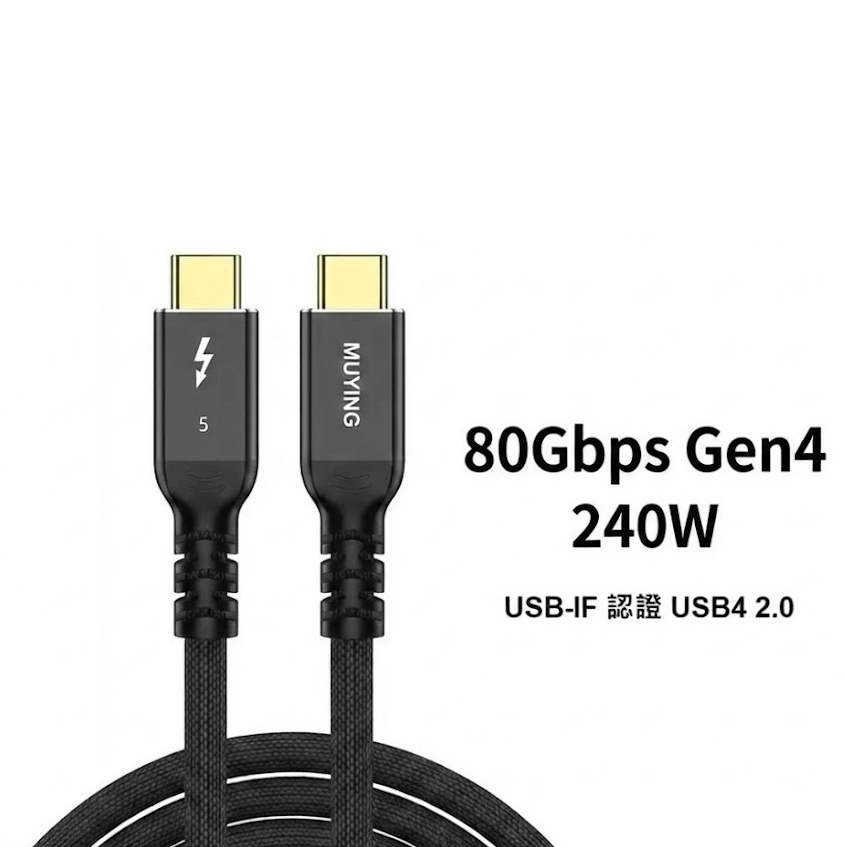

USB4 Gen4 (Ver 2.0) 80Gbps 240W 超高速传输线

连接器

多种规格端子可选，支援快速安装与稳固连接，适配各类连接器需求。

M8M12防水连接器线材

高防水耐候设计，确保讯号与电力传输稳定，适用户外与工业环境。

防水线 & 防水端子线

具备优异的防水、防尘性能，适用于户外及严苛环境，保障连接安全稳定。

金涞线材加工适用产品与应用

金涞电子关键品质控管 SOP

金涞于制程中设立多道品质控管机制，包含晶片检测、讯号完整性抽测与外观全检，确保每一批线材皆符合规格后方可进入出货流程。

金涞如何确保线材品质一致与稳定交期

金涞透过标准化制程规范与关键节点控管，降低人为差异与制程波动，确保不同批次线材皆能维持一致品质，并依排程准时交付，协助客户降低供应链风险。

重点说明一：

SOP 制程减少操作差异

重点说明二：

关键工序设立检验与放行点

重点说明三：

出货前完成最终品质确认

重点说明四：

制程异常即时回馈与修正机制

100% 导通测试与出货规范

所有线材于出货前皆完成 100% 导通测试，确认无短路、断路或错位，并通过绝缘与耐压检测后，依规范进行包装与出货。

线材加工常见问题

线材加工是否支援 OEM／ODM 客制化？

金涞电子可依客户需求提供 OEM／ODM 客制线材加工服务，包含规格确认、制程规划与品质控管。

如何确保不同批次线材品质一致？

透过标准化 SOP 与关键制程检验，确保每一批线材皆符合相同品质标准。

是否可提供检验或测试相关资料？

金涞可依客户需求提供相关检测与品质确认资讯。

线材加工是否有最小订量限制？

加工条件与最小订量将依产品规格与制程需求评估，欢迎洽询确认。

适用哪些线材与应用类型？

适用 USB、Type-C、高频高速与多种电子线材应用。

与金涞讨论您的线材加工需求

告诉我们您的需求，我们的专业团队将在第一时间为您提供高效、可靠的线材解决方案。

金涞的客制化服务流程

我们的SOP流程从第一步需求确认开始，到最后一条线材交付为止，确保每一环节可控、透明、高效：

需求沟通

专员一对一确认线材规格与应用场景

方案设计

RD团队绘制设计图与样品制作

材料选择

採用符合RoHS及国际安全标准的原材料

生产制造

全自动化与精密组装并行，保证效率与精度

品质检测

100%成品检验，包含电气性能、耐久性测试

交付与支持

准时交货，并提供售后技术支持

金涞研发实力解决您的配线挑战

金涞电子拥有专业的 RD研发团队，能够为各类线材与连接器提供全流程技术支持，从设计构想到实际应用，帮助您解决大小疑难杂症：

提交技术需求

客制化设计服务

根据客户的产品规格与应用场景，量身设计网路线、HDMI线、USB线、端子线、防水线等多类线材。
提供3D设计与样品打样，缩短开发週期。

应用难题解决方案

解决高频高速传输、耐高低温、防水防尘等特殊要求。
针对医疗、通讯等行业的特定环境需求，提供稳定可靠的解决方案。

全程技术支持

RD与工程部门紧密协作，从设计、打样、生产到测试，确保每一条线材达到国际品质标准。
提供后续应用技术谘询，确保客户产品在市场中持续稳定运行

先进生产与检测设备确保每一条线材的精度与品质

金涞电子採用全自动化生产设备与专业检测仪器，确保每一条线材都能达到国际品质标准。

自动化生产设备 — 提升效率与一致性

Cable 射出成形机台
确保外被成型精准，耐用美观。
全自动打穿端子机台
高速、稳定加工端子线与连接器，减少人工误差。
双头自动打端子机
提高多端线材组装效率，适配批量与定制需求。

专业检测设备 — 严格品质把关

卧式插拔拉力测试机：
确保连接器插拔寿命与接触稳定性。
摇摆测试机：
模拟反覆弯折，验证线材耐用性。
盐雾测试机：
检测金属端子与外壳的耐腐蚀性，适应恶劣环境。
ROHS测试仪：
确保产品符合环保规范，顺利进入全球市场。

实验室 — 对高速传输、耐温、防水、防尘等特殊性能进行验证，保障客制化产品的稳定性

高效加工精密组装

在金涞电子，每一条网路线、HDMI线、USB线、端子线，都经过精密加工与严格检验，确保产品能在各种应用环境下稳定可靠。

高效的生产过程

自动化与半自动化设备协同运作，缩短交付週期，同时保证批量与客制化订单的稳定品质。
精密组装技术

从端子压接到线材焊接，每一个细节都经由熟练技术员与精密机械完成，确保连接稳固、传输稳定。
严格质控

全流程质检覆盖外观、尺寸、公差、电气性能及耐久性测试，让每批产品都符合甚至超越国际标准。

金涞多样化定制线材

端子线

精准的端子加工工艺，确保每根端子线的接触良好和长期耐用，广泛应用于工业设备与消费电子。

连接器

多种规格端子可选，支援快速安装与稳固连接，适配各类连接器需求。

M8M12防水连接器线材

高防水耐候设计，确保讯号与电力传输稳定，适用户外与工业环境。

防水线 & 防水端子线

具备优异的防水、防尘性能，适用于户外及严苛环境，保障连接安全稳定。

LVDS极细同轴线

极细缆线设计，支持高速低干扰信号传输，常用于显示屏和高清视频设备。

USB4 80Gbps 传输线

支援 80Gbps 高速传输，符合 USB4 标准，满足高效影音与资料需求。

雷电5 240W 快充 intel晶片数据线

120Gbps 频宽、240W 强劲供电、16K 极致画质，同轴镀银线芯，兼容 USB4 与雷电 4

安控防水线

具备优异的防水、防尘性能，适用于户外及严苛环境，保障连接安全稳定。

行业定制精准配线

高速通讯线材定制

高速通讯线材定制

金涞专业制造符合行业标准的高速网路线（CAT5e、CAT6、CAT7）、高清HDMI线、高速USB线以及LVDS极细同轴线。金涞的线材具备优异的抗干扰性能，保障数据中心、智能设备和工业通讯的高速稳定传输。
电脑线束设计与制造

电脑线束设计与制造

金涞电子专精电脑线束设计与制造，涵盖 USB、HDMI、SATA、网路线等多元介面。凭藉 30+ 年 OEM / ODM 经验与 ISO 认证，为电脑与周边设备提供高品质、客制化线束方案，从设计、打样到量产，一站式完成。
M12航空插头防水连接器

M12航空插头防水连接器

金涞提供符合国际标准的 M12 防水连接方案，具备优异耐震与防护性能，适用于自动化设备与严苛工业环境，确保连接稳定可靠。
